Filtr antysmogowy do rekuperacji czym oddycha Twoje powietrze?

Wentylacja mechaniczna z odzyskiem ciepła bez solidnej filtracji wciąga do wnętrza dokładnie to, co powinna zatrzymać na zewnątrz. Filtr antysmogowy do rekuperacji rozwiązuje ten problem tam, gdzie standardowe wkłady rekuperatora nie wystarczają, a jego skuteczność zależy od trzech elementów: klasy filtra dokładnego, jakości złoża węglowego i oporów przepływu, które muszą współgrać z wydajnością centrali.

• Filtr PM2.5 i PM10 do rekuperacji - dlaczego plisowany filtr F7 albo F9 robi różnicę
• Filtr węglowy do rekuperatora - kiedy naprawdę chroni przed zapachem smogu?
• Montaż filtra antysmogowego za rekuperatorem - co warto sprawdzić przed podłączeniem?
• Kiedy filtr antysmogowy do rekuperacji nie wystarczy?
• Jak dobrać filtr antysmogowy do konkretnej instalacji?
• Standardy i przepisy

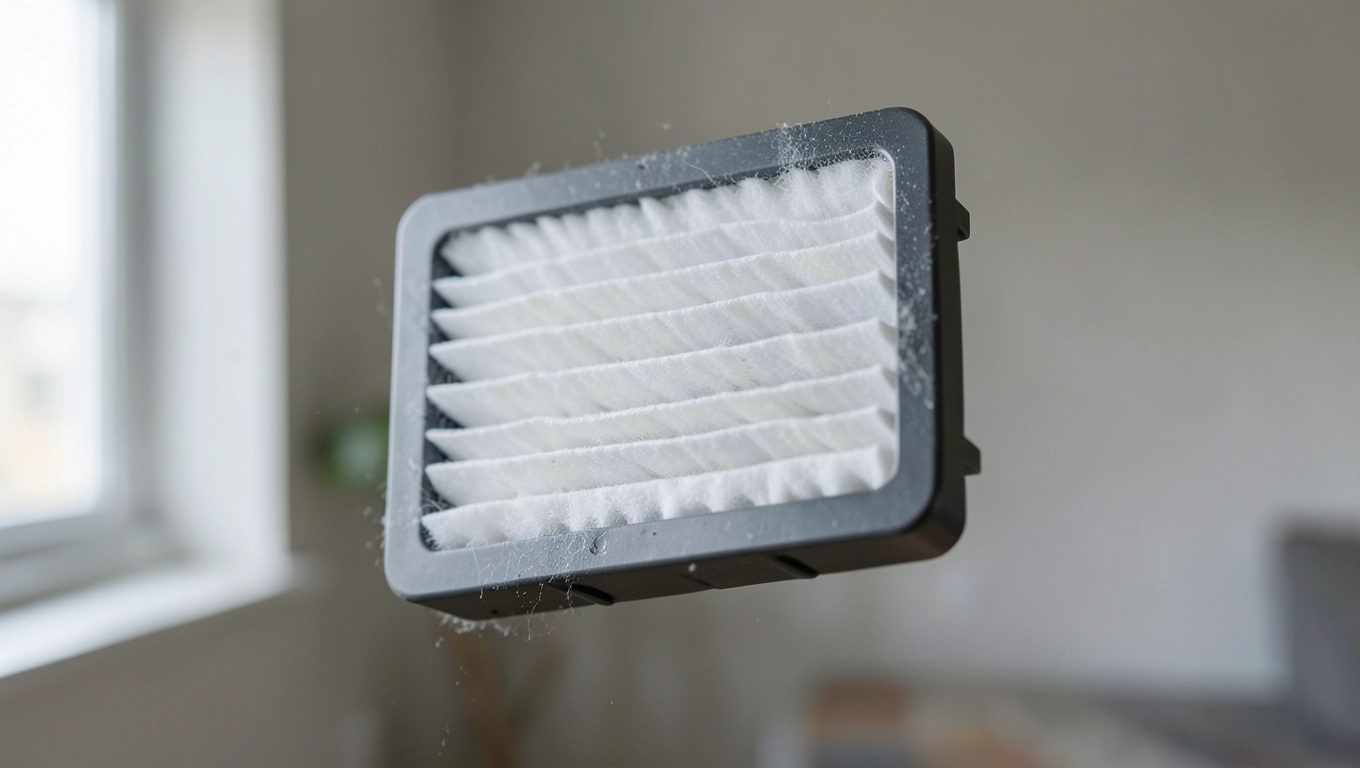

Filtr PM2.5 i PM10 do rekuperacji - dlaczego plisowany filtr F7 albo F9 robi różnicę

Pył zawieszony to nie jednorodna chmura. PM10 to cząstki o średnicy do 10 mikrometrów, które osadzają się w górnych drogach oddechowych. PM2.5 sięga już pęcherzyków płuc, a PM1 przenika do krwiobiegu przez ściany pęcherzyków. Im mniejsza cząstka, tym głębiej wnika, dlatego skuteczność filtra mierzy się precyzyjnie w klasach ePM10, ePM2.5 i ePM1 zgodnie z normą ISO 16890, która zastąpiła starszą EN 779.

Filtr plisowany klasy F7 (ePM1 55%) zatrzymuje ponad połowę najdrobniejszych cząstek, około 70-75% PM2.5 i 85-90% PM10. Klasa F9 (ePM1 85%) podnosi skuteczność dla PM1 do ponad 85%, a dla PM2.5 i PM10 do 90-95%. Różnica między nimi to nie kosmetyka, lecz konkretna zmiana w stężeniu zanieczyszczeń we wdychanym powietrzu, szczególnie odczuwalna dla osób z astmą, POChP i przewlekłymi alergiami wziewnymi.

Powierzchnia filtracyjna decyduje o tym, jak długo filtr zachowuje niskie opory. Płaski filtr do rekuperatora ma zazwyczaj 0,3-0,5 m² materiału. Filtr kasetowy plisowany typu mini-pleat w obudowie kanałowej mieści blisko 3 m², czyli sześciokrotnie więcej. Przekłada się to bezpośrednio na żywotność: więcej powierzchni oznacza wolniejsze zapychanie, niższe spadki ciśnienia i rzadszą wymianę.

Opór 30 Pa przy przepływie 170 m³/h to wartość, którą większość rekuperatorów domowych obsłuży bez odczuwalnej utraty wydajności. Przy 430 m³/h opór rośnie do około 100 Pa, a przy 850 m³/h sięga już 305 Pa dla zestawu F7 z sześcioma kasetami węglowymi. Te liczby pozwalają dobrać filtr do konkretnej centrali bez zgadywania, czy wentylator „da radę".

Dla kogo filtr F7, a dla kogo F9?

F7 sprawdza się w domach oddalonych od głównych arterii, z kominkiem używanym okazjonalnie i bez palących się w pobliżu smażalni. F9 to wybór dla mieszkań w centrum miasta, przy rodzin z małymi dziećmi lub osobami chorymi na astmę. Warto pamiętać, że F9 wymaga silniejszego wentylatora albo kaskady z filtrem wstępnym G4, który ochroni go przed szybkim zapychaniem.

Filtr węglowy do rekuperatora - kiedy naprawdę chroni przed zapachem smogu?

Smog to nie tylko pył. Towarzyszą mu lotne związki organiczne, dwutlenek azotu, siarkowodór, formaldehyd i wielopierścieniowe węglowodory aromatyczne. Filtr węglowy ma za zadanie adsorbować te substancje na powierzchni porów aktywowanego węgla, a skuteczność tej adsorpcji zależy od jednego, często pomijanego parametru: czasu kontaktu powietrza ze złożem.

W tanich matach węglowych o grubości 5-6 mm czas kontaktu wynosi zaledwie 2-3 milisekundy. To za mało, by cząsteczka zapachu zdołała znaleźć drogę do wnętrza poru i tam się zatrzymać. Rozwiązaniem jest kaseta o głębokości 25 mm wypełniona granulatem aktywowanym, która wydłuża kontakt do kilkudziesięciu milisekund. Sześć takich kaset w jednej obudowie daje łączny przekrój 145 × 250 mm na każdą i sumaryczną masę węgla, która faktycznie coś zmienia.

Aktywowany węgiel o powierzchni właściwej przekraczającej 10 000 000 m² na kilogram pochłania NO₂, H₂S, HCN, SO₂, formaldehyd oraz szereg węglowodorów odpowiedzialnych za ostry, drażniący zapach smogu i dymu z kominka. Wartość ta wynika z mikroporowatej struktury, w której każdy gram materiału rozwija powierzchnię porównywalną z kilkoma boiskami piłkarskimi.

Dlaczego węgiel potrzebuje filtra wstępnego?

Pył zatykający pory węgla aktywowanego to cichy zabójca skuteczności. Warstwa PM10 osadzona na złożu odcina dostęp do powierzchni adsorpcyjnej i w ciągu kilku tygodni neutralizuje nawet najlepszy granulat. Dlatego przed kasetami węglowymi musi stać filtr minimum klasy F7. Kaskada F7 + węgiel aktywowany chroni oba elementy: pył zatrzymuje się na plisie, a gazy przechodzą do węgla czystego.

Uwaga: filtr węglowy sam w sobie nie zatrzymuje pyłu. Bez filtra dokładnego F7 lub F9 przed kasetami węglowymi traci skuteczność po kilku tygodniach intensywnego smogu, a jego wymiana znacznie podraża eksploatację.

Montaż filtra antysmogowego za rekuperatorem - co warto sprawdzić przed podłączeniem?

Wariant za rekuperatorem (na kanale nawiewnym do pomieszczeń) to konfiguracja rekomendowana dla nowych instalacji. Powietrze przechodzi najpierw przez rekuperator, potem przez filtr antysmogowy i dopiero wtedy trafia do pokoi. Centrala wentylacyjna pozostaje chroniona przed pyłem z zewnątrz, a filtr otrzymuje powietrze już wstępnie oczyszczone przez jej wewnętrzny wkład G3 lub G4.

Wariant przed rekuperatorem (na kanale czerpnym) sprawdza się w domach z istniejącą wentylacją mechaniczną, gdzie trudno znaleźć miejsce za centralą. Wymaga jednak filtra dokładnego o wyższej klasie, bo rekuperator bez ochrony szybko zarósłby pyłem. W obu przypadkach kluczowe jest uszczelnienie połączeń: nieszczelność o 10% powoduje, że tyle samo nieprzefiltrowanego powietrza dostaje się do pomieszczeń.

Obudowa filtra antysmogowego waży około 20 kg i wymaga solidnego mocowania do ściany lub stropu. Wymiary 657 × 375 × 436 mm pozwalają na instalację w przestrzeni międzystropowej, ale przy ociepleniu poddasza trzeba zaplanować rewizję. Króćce o średnicach 200, 180 lub 150 mm (nyple) dobiera się do średnicy kanału wentylacyjnego. Przy doborze średnicy warto sprawdzić dokumentację rekuperatora, bo zmniejszenie przekroju kanału podnosi prędkość przepływu i hałas.

Checklista przed montażem

• Kierunek przepływu powietrza zgodny ze strzałką na obudowie filtra.
• Uszczelka na każdym połączeniu kanałowym, najlepiej taśma butylowa lub kołnierz z uszczelką EPDM.
• Mocowanie obudowy do konstrukcji nośnej, nie do płyty kartonowo-gipsowej.
• Zapas miejsca na rewizję: minimum 30 cm z boku obudowy dla wyjęcia filtra.
• Sprawdzony kierunek pracy rekuperatora po montażu i pomiar spadku ciśnienia na króćcach.

Kiedy wymieniać filtry?

Filtr dokładny F7/F9 wymaga wymiany co 12 miesięcy w warunkach umiarkowanego smogu i co 6-9 miesięcy w strefach podmiejskich lub przy częstym paleniu w kominku. Filtr węglowy wystarcza zwykle na 12 miesięcy, ale traci skuteczność, gdy domownik wyczuje powrót zapachów smogu. Sygnałem ostrzegawczym jest też wzrost hałasu wentylatora: rosnący opór zmusza centralę do pracy na wyższych obrotach.

Kiedy filtr antysmogowy do rekuperacji nie wystarczy?

Filtr antysmogowy chroni przed zanieczyszczeniami z powietrza zewnętrznego. Nie zastąpi oczyszczacza powietrza, gdy źródłem pyłu i VOC jest wnętrze: nowe meble, świeża farba, panele podłogowe, gotowanie na gazie bez okapu. W takich sytuacjach filtr w kanale nawiewnym zatrzyma smog z zewnątrz, a w pomieszczeniu dalej będą unosić się substancje lotne z materiałów wykończeniowych.

Przy bardzo wysokim stężeniu PM10 (sezon grzewczy, alert smogowy) filtr F7 wymaga częstszej wymiany. W takim okresie warto rozważyć filtr wstępny G4 przed kasetą F7, co wydłuży jej żywotność dwu- do trzykrotnie. Kaskada G4 + F7 + węgiel aktywowany to optymalny układ dla domu przy ruchliwej ulicy lub w bezpośrednim sąsiedztwie zakładu przemysłowego.

Jak dobrać filtr antysmogowy do konkretnej instalacji?

Trzy parametry decydują o wyborze: wydajność rekuperatora (maksymalny przepływ), dostępne miejsce w kanale oraz oczekiwana klasa filtracji. Przepływ nominalny centrali to punkt wyjścia: dla rekuperatora 350 m³/h filtr F7 z oporem 80-100 Pa nie zmieni jego pracy. Przy 500 m³/h i wyżej warto skonsultować dobór z instalatorem, bo zbyt wysoki opór obniża wydajność i zwiększa zużycie energii przez wentylator.

Średnica króćca filtra musi odpowiadać średnicy kanału. Adapter redukcyjny rozwiązuje problem braku identycznego wymiaru, ale każda redukcja podnosi prędkość przepływu i hałas. W praktyce najlepiej sprawdzają się króćce 200 mm, bo pasują do większości domowych instalacji bez potrzeby stosowania przejściówek.

Orientacyjna żywotność filtra dokładnego w polskich warunkach (sezon grzewczy + alerty PM10) wynosi 8-10 miesięcy dla F7 i 6-8 miesięcy dla F9. Filtr węglowy wystarcza zwykle na pełen rok, o ile poprzedza go filtr F7/F9. Przy kaskadzie G4 + F7 + węgiel interwały wydłużają się odpowiednio do 4-6 miesięcy dla G4 i 12-15 miesięcy dla F7.

Standardy i przepisy

Klasyfikacja filtrów powietrza w Polsce opiera się na normie ISO 16890:2016, która zastąpiła EN 779:2012. Nowa norma dzieli filtry na klasy ePM10, ePM2.5 i ePM1 z procentową skutecznością, co pozwala precyzyjnie dobrać urządzenie do chronionej strefy. Deklaracja producenta powinna zawierać pełne oznaczenie, np. „ISO 16890 ePM1 55%", bez którego trudno porównywać produkty między sobą.

Filtry do wentylacji ogólnej budynków mieszkalnych nie podlegają w Polsce osobnym przepisom sanitarnym, ale wytyczne Polskiego Towarzystwa Alergologicznego oraz normy budynków pasywnych (PHI) rekomendują klasę F7 lub wyższą dla nawiewu w strefach o podwyższonym zanieczyszczeniu. W budynkach użyteczności publicznej obowiązują wymagania zgodne z normą PN-EN 16798-3:2017, która dla klasy IDA 1 (najwyższa jakość powietrza wewnętrznego) wymaga filtracji minimum ePM2.5 70%.

Źródła danych technicznych i norm: ISO 16890:2016 (klasyfikacja filtrów powietrza), PN-EN 16798-3:2017 (wentylacja budynków), raporty GIOŚ i WIOŚ (stężenia PM10 i PM2.5 w Polsce), strona Głównego Inspektoratu Ochrony Środowiska gios.gov.pl.
