Plan rekuperacji w domu piętrowym krok po kroku

Zaplanowanie rekuperacji w domu piętrowym bywa trudniejsze niż wybór samego urządzenia. Wystarczy jeden źle poprowadzony kanał albo zbyt ciasna średnica, żeby centrala szumiała, a rachunki za ogrzewanie nie spadały tak, jak obiecywał producent. Profesjonalny plan rekuperacji rozwiązuje te problemy zanim pojawią się na budowie, a jednocześnie porządkuje cały proces inwestorski od wyceny po rozruch.

• Projekt wentylacji mechanicznej z odzyskiem ciepła
• Ile kosztuje projekt rekuperacji i od czego zależy cena
• Najczęstsze błędy przy samodzielnym planowaniu rekuperacji
• Jak przebiega współpraca krok po kroku
• Program cashback na materiały
• Plan rekuperacji a wybór centrali
• Kiedy zamawiać plan rekuperacji i jak się przygotować

Projekt wentylacji mechanicznej z odzyskiem ciepła

Dokumentacja wentylacji mechanicznej z odzyskiem ciepła to nie rysunek poglądowy, lecz kompletny projekt wykonawczy. Obejmuje rzuty z naniesionymi punktami nawiewnymi i wywiewnymi, trasy kanałów, dobór średnic, lokalizację centrali, czerpni i wyrzutni oraz zestawienie materiałów.

W domu piętrowym kluczowe jest zachowanie pionów instalacyjnych w dyskretnych miejscach. Najczęściej prowadzi się je w zabudowie poddasza, za szachtami instalacyjnymi lub w przestrzeni między stropem a sufitem podwieszanym. Średnice 75 mm sprawdzają się w krótkich odcinkach do łazienek, 90 mm obsługuje dłuższe trasy i pokoje dzienne, a 50 mm rezerwuje się do krótkich podejść pod anemostaty.

Projekt uwzględnia normatywne wymiany powietrza, czyli 0,5 do 1 wymiany na godzinę dla pokojów i 1,5 do 2 dla kuchni oraz łazienek. Wartość wynika z normy PN-83/B-03430 oraz Warunków Technicznych 2021, które wskazują minimalny strumień 30 m³/h na osobę w pomieszczeniach stałego pobytu.

Dobór centrali opiera się na bilansie zysków i strat ciepła. Dla budynku 180 m² z czteroosobową rodziną optymalna wydajność mieści się zwykle w przedziale 350 do 450 m³/h przy sprężu dyspozycyjnym 100 do 250 Pa. Sprawność odzysku ciepła na poziomie 85 do 95% przekłada się na realne oszczędności rzędu 2 500 do 4 000 zł rocznie przy ogrzewaniu gazowym.

Zamawiaj projekt na etapie adaptacji projektu budowlanego lub przed stanem surowym zamkniętym. Wtedy kanały można ukryć w stropie lub poddaszu bez kucia gotowych ścian.

Elementy składowe dokumentacji

• Rzuty kondygnacji z trasami kanałów i punktami nawiewno-wywiewnymi
• Schemat ideowy z lokalizacją centrali, czerpni i wyrzutni
• Zestawienie materiałowe z podziałem na średnice i kształtki
• Obliczenia przepływów powietrza dla każdego pomieszczenia
• Dobór centrali wentylacyjnej z uwzględnieniem sprężu i sprawności
• Opcjonalne obliczenia gruntowego wymiennika ciepła (GWC)

Ile kosztuje projekt rekuperacji i od czego zależy cena

Cena profesjonalnego planu rekuperacji zaczyna się od 199 zł brutto dla budynków do 200 m², rośnie do 349 zł dla metrażu 200 do 350 m² i sięga 499 zł powyżej 350 m². To koszt jednorazowy, który zwraca się przy pierwszej korekcie wykonawcy lub uniknięciu przeróbek na etapie stanu surowego.

Wariant różnicuje zakres opracowania. W najmniejszym pakiecie inwestor otrzymuje rzuty z trasami i dobór centrali. W pakiecie średnim pojawia się pełne zestawienie materiałowe oraz schemat ideowy. Największy wariant obejmuje dodatkowo obliczenia GWC, rozbudowaną specyfikację i konsultację powykonawczą.

Na ostateczną cenę wpływa kilka czynników technicznych. Liczba kondygnacji determinuje liczbę pionów i podejść. Obecność rekuperatora z entalpicznym wymiennikiem wymaga dodatkowych obliczeń wilgotności. Nietypowe bryły z wieloma załamaniami kanałów wydłużają czas projektowania, co winduje koszt w przypadku obiektów niestandardowych.

Czas realizacji standardowego zlecenia wynosi 7 dni roboczych od momentu otrzymania kompletu danych. W praktyce najczęstszym powodem opóźnień bywa brak aktualnych rzutów lub brak wskazania preferencji prowadzenia kanałów, na przykład przez poddasze użytkowe zamiast stropu.

Systemy materiałowe stosowane w projektach

Dobór systemu kanałów wpływa na późniejszy komfort akustyczny i koszty montażu. Kanały elastyczne z tworzywa sztucznego minimalizują opory przepływu, natomiast sztywne przewody z blachy ocynkowanej tłumią hałas i zachowują kształt w zabudowie.

Najczęstsze błędy przy samodzielnym planowaniu rekuperacji

Samodzielne rysowanie rekuperacji na podstawie filmów instruktażowych kończy się zwykle trzema powtarzającymi się problemami. Każdy z nich kosztuje inwestora więcej niż profesjonalny projekt.

Pierwszy błąd to niedoszacowanie sprężu dyspozycyjnego. W domu piętrowym z kanałami o łącznej długości przekraczającej 80 metrów potrzebna jest centrala o sprężu minimum 150 Pa. Tańsze urządzenia z wydajnością 100 Pa nie pokonają oporów instalacji, przez co przepływy w skrajnych pomieszczeniach spadają o 30 do 40%.

Drugi problem to zbyt mała średnica kanałów głównych. Prowadzenie wszystkiego w średnicy 75 mm, bo taką rurkę łatwo schować, powoduje szumy powietrza i spadki ciśnienia. Trasa dłuższa niż 8 metrów wymaga przejścia na średnicę 90 mm, a przy 15 metrach na 110 mm.

Trzeci błąd to brak izolacji akustycznej kanałów w sypialniach. Anemostat w suficie bez tłumika generuje hałas 38 do 42 dB, co przekracza normę 25 dB dla pomieszczeń sypialnych. Rozwiązaniem jest tłumik rurowy 50 cm w kanale podejściowym, który obniża poziom dźwięku o 8 do 12 dB.

Czwartą pułapką jest nieprawidłowe rozmieszczenie czerpni i wyrzutni. Minimalna odległość między nimi to 8 metrów, w przeciwnym razie zużyte powietrze wraca do budynku. Lokalizacja po stronie północnej czerpni i południowej wyrzutni dodatkowo poprawia bilans energetyczny o 3 do 5%.

Piąty błąd to pomijanie gruntowego wymiennika ciepła (GWC) w domach z pompą ciepła. GWC wstępnie podgrzewa powietrze zimą do 5 do 10°C i schładza latem, co zmniejsza obciążenie rekuperatora oraz pompy ciepła. Inwestycja zwraca się w 4 do 6 sezonów grzewczych.

Rekuperacja a wentylacja grawitacyjna

Wentylacja grawitacyjna działa dzięki różnicy gęstości powietrza, dlatego jej wydajność spada latem i przy wietrznej pogodzie. Rekuperacja utrzymuje stały przepływ niezależnie od warunków atmosferycznych i odzyskuje ciepło zanim powietrze opuści budynek.

Korzyści, które czuć od pierwszego tygodnia

• Świeże powietrze bez otwierania okien, bez owadów i kurzu z ulicy
• Filtracja pyłków PM2.5 i PM10, ulga dla alergików
• Stała wilgotność 40 do 55%, brak zaparowanych szyb i pleśni w narożnikach
• Cicha praca centrali 25 do 32 dB w odległości 1 metra
• Brak strat ciepła przez nieszczelną stolarkę okienną
• Wyższa wartość nieruchomości przy sprzedaży lub wynajmie

Jak przebiega współpraca krok po kroku

Procedura zamówienia planu rekuperacji zajmuje zwykle 7 dni roboczych i składa się z czterech etapów. Każdy z nich ma jasny punkt kontrolny, więc inwestor wie, na jakim etapie znajduje się dokumentacja.

Krok pierwszy to przesłanie danych wejściowych. Potrzebne są rzuty kondygnacji w formacie PDF lub skan, przekroje budynku oraz preferencje dotyczące prowadzenia kanałów. Wystarczy wskazać, czy zgadza się na trasy przez poddasze, szachty ścienne lub strop.

Krok drugi obejmuje opracowanie wstępnej koncepcji z rozmieszczeniem centrali, anemostatów i tras kanałów. Na tym etapie projektant sygnalizuje ewentualne kolizje z instalacją elektryczną lub wodno-kanalizacyjną.

Krok trzeci to konsultacja i poprawki. Inwestor otrzymuje koncepcję mailem, zgłasza uwagi, a projektant nanosi korekty. Zmiany po zaakceptowanej wersji finalnej są płatne dodatkowo, co motywuje do starannego przeglądu.

Krok czwarty to finalizacja. Inwestor dostaje komplet dokumentacji w formacie PDF, zestawienie materiałowe oraz opcjonalną wycenę materiałów. Pliki można od razu przekazać ekipie montażowej.

Sprawdź, czy w zestawieniu materiałowym uwzględniono kształtki, trójniki, kolana, obejmy, tłumiki, anemostaty i filtry. Sama centrala to zaledwie 35 do 45% kosztu całej instalacji.

Program cashback na materiały

Inwestorzy coraz częściej szukają sposobu na obniżenie progu wejścia w wentylację mechaniczną. Program cashback rozwiązuje ten problem w prosty sposób: zamawiasz projekt, kupujesz materiały z zestawienia, a po realizacji inwestycji otrzymujesz zwrot równy cenie projektu. Efekt końcowy jest taki, że dokumentacja wychodzi za darmo.

Warunkiem zwrotu jest zakup materiałów zgodnych ze specyfikacją projektową. Akceptowane są systemy wymienione w dokumentacji, czyli Sol-flex, AWENTA PRO, FLEXIVENT, VENTIFLEX, MAX-VENT oraz ALNOR EPP/PE-FLEX. Dzięki temu projektant ma pewność, że wykonawca zastosuje przewidziane średnice i kształtki.

Dla domu 180 m² typowy koszt materiałów to 8 000 do 14 000 zł. Po uwzględnieniu cashbacku z planu rekuperacji (199 zł) realna oszczędność na starcie wynosi kilkaset złotych, a czas zwrotu całej instalacji skraca się o pół roku.

Plan rekuperacji a wybór centrali

Centrala wentylacyjna stanowi serce instalacji, ale jej samodzielny wybór bez projektu przypomina kupno silnika bez znajomości masy samochodu. Dobór urządzenia wymaga bilansu cieplnego, sprężu dyspozycyjnego oraz sprawności odzysku, a te parametry wynikają z obliczeń wykonywanych na etapie dokumentacji.

W domach piętrowych najczęściej sprawdzają się centrale z wymiennikiem krzyżowo-przeciwprądowym o sprawności 85 do 92%. Modele entalpiczne dochodzą do 95%, ale wymagają regularnej wymiany membran, co podnosi koszt eksploatacji. Sprężarze EC, czyli elektronicznie komutowane, zużywają 30 do 50% mniej prądu niż starsze konstrukcje AC.

Certyfikat Passive House dla central oznacza sprawność odzysku minimum 82% przy sprężu 100 Pa i pobór prądu poniżej 0,45 W/m³/h. Domy budowane w standardzie WT 2021 z powodzeniem sięgają po urządzenia z takim certyfikatem.

Kiedy warto zamówić projekt poza standardowym zakresem

Budynki z wentylacją mechaniczną połączoną z pompą ciepła wymagają dodatkowych obliczeń sprężu i integracji z automatyką budynkową. Projekt rozszerzony obejmuje schemat BMS oraz dobór modułu sterującego.

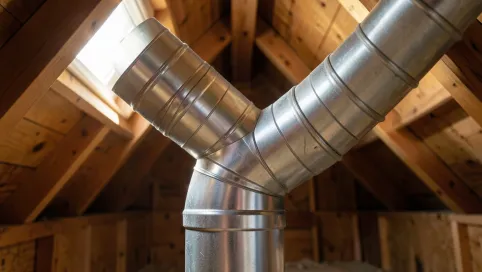

Domy z kominkiem lub piecem na drewno potrzebują osobnego kanału nawiewnego do pomieszczenia, w którym stoi źródło ciepła. Bez tego kominek dymi przy rozpalaniu, bo brakuje powietrza do spalania. Projekt uwzględnia taką trasę i dobiera średnicę kanału pod nominalny ciąg komina.

Obiekty z rekuperacją strefową, gdzie strefa dzienna i nocna mają osobne centrale, wymagają podwójnych obliczeń przepływów i synchronizacji pracy urządzeń. Standardowy plan rekuperacji nie obejmuje takiej konfiguracji, dlatego stosuje się wycenę indywidualną.

Zmiany w projekcie po zaakceptowaniu wersji finalnej są płatne dodatkowo. Koszt korekty zaczyna się od 50 zł netto za punkt nawiewny lub wywiewny, więc przemyśl preferencje prowadzenia kanałów przed akceptacją.

Kiedy zamawiać plan rekuperacji i jak się przygotować

Najlepszy moment na zamówienie dokumentacji to etap projektu budowlanego lub bezpośrednio przed stanem surowym zamkniętym. Wcześniejsze wprowadzenie tras kanałów pozwala uniknąć kucia ścian i sufitów po zamontowaniu instalacji elektrycznej oraz wod-kan.

W praktyce inwestorzy zamawiają projekt w trzech momentach. Pierwszy to adaptacja gotowego projektu domu, kiedy architekt adaptujący nanosi trasy wentylacji. Drugi to etap stanu surowego otwartego, gdy łatwo wprowadzić korekty w stropie. Trzeci, najrzadszy, to generalny remont domu bez wentylacji mechanicznej, gdzie kanały prowadzi się w nowej zabudowie.

Checklist danych do zlecenia projektu obejmuje kilka pozycji. Rzuty kondygnacji z wymiarami, przekroje budynku z wysokościami kondygnacji, preferencje prowadzenia kanałów, informacja o planowanej lokalizacji centrali oraz źródło ciepła w budynku. Bez tych danych projektant nie policzy sprężu ani nie dobra centrali.

Dla domu piętrowego o powierzchni 150 m² standardowy plan rekuperacji zwraca się już przy pierwszej korekcie ekipy montażowej. Typowy błąd wykonawcy bez dokumentacji to źle dobrana średnica kanału, która kosztuje od 2 000 do 5 000 zł za przeróbki.

Wszystkie obliczenia w dokumentacji są zgodne z normą PN-83/B-03430 oraz Warunkami Technicznymi 2021. Projekt zawiera adnotację o klasyfikacji ogniowej przepustów przez strefy pożarowe, co ułatwia odbiór budynku przez nadzór budowlany.

Profesjonalny plan rekuperacji porządkuje cały proces inwestorski. Dokumentacja techniczna zawiera rzuty z trasami kanałów, zestawienie materiałowe, dobór centrali oraz obliczenia przepływów. Dzięki temu wykonawca wie, jakie średnice zastosować, a inwestor ma kontrolę nad budżetem od pierwszego dnia montażu.

Zamów projekt rekuperacji online, prześlij rzuty PDF-em, a gotową dokumentację otrzymasz mailem w ciągu 7 dni roboczych. Cena brutto zaczyna się od 199 zł, a przy zakupie materiałów z zestawienia otrzymujesz cashback równy cenie projektu.

Źródła danych i normy: PN-83/B-03430 (wentylacja w budynkach mieszkalnych), Warunki Techniczne 2021 (Dziennik Ustaw), katalogi producentów systemów wentylacyjnych (Sol-flex, AWENTA, FLEXIVENT, ALNOR), dane techniczne certyfikowanych central wentylacyjnych z bazy Passive House Institute.
